三相整流橋電路圖是怎樣的呢？

文章出處：鼎芯科技股份文章編輯：陳建發人氣：-發表時間：2016-08-17 00:00:00【大中小】

摘要 : 三相整流橋電路圖是怎么的呢？當功率進一步增加或由于其他原因要求多相整流時，三相整流電路就被提了出來。那么應用廣泛的它，是什么樣子的呢？

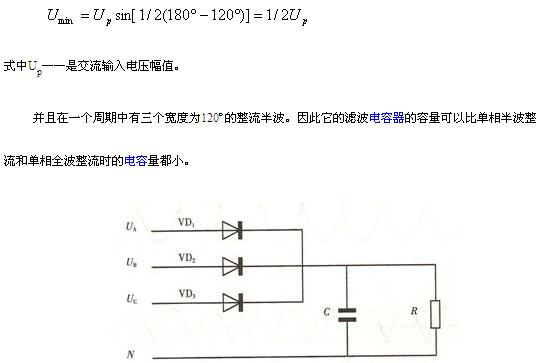

當功率進一步增加或由于其他原因要求多相整流時，三相整流電路就被提了出來。圖1所示就是三相半波整流電路原理圖。在這個電路中，三相中的每一相都和單獨形成了半波整流電路，其整流出的三個電壓半波在時間上依次相差疊加，并且整流輸出波形不過點，其低點電壓。

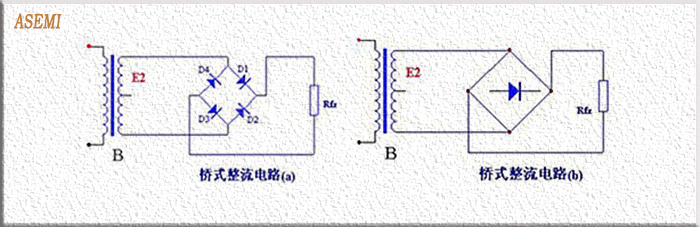

三相整流橋電路圖畫法與工作原理

三相整流橋是工業用電器必備的整流器件，它的設計原理是集成了6顆整流二極管

芯片的三相橋式整流電路。那么它的電路圖畫法是：由三路電路并聯，每路兩顆芯片串

聯并由兩顆芯片中間接入旁路作為三相三端輸入，三組電路統一輸出端等電位連接為該

三相整流橋的正極，三組電路統一輸入端等電位連接為該三相整流橋的負極，具體電路

圖如下所示。
