單相整流橋電路圖畫法與工作原理

     單相整橋流電路是基本的將交流轉換為直流的電路，它的電路結構核心其實是，

利用了二極管的單向導通特性與電路中電位差的特性,并采用橋式連接的電路原理衍生而

來。電路中采用四個二極管，互相接成橋式結構。利用二極管的電流導向作用，在交流輸

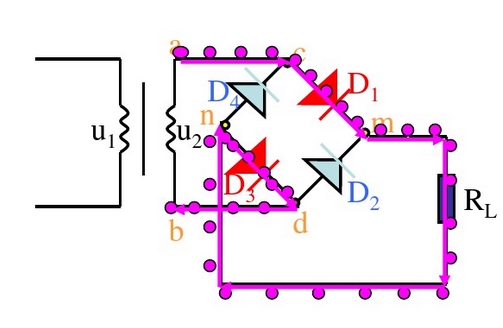

入電壓U2的正半周內，二極管D1、D3導通，D2、D4截止，電流通路：a→D1→RL→D3→b；

如圖所示：

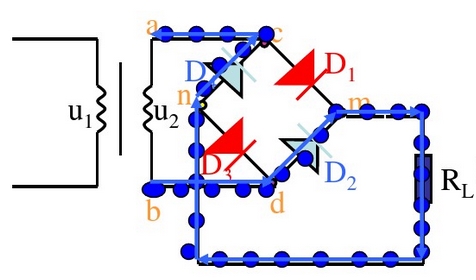

      在負半周內，正好相反，D1、D3截止，D2、D4導通，流過負載RL的電流方向與正半周

一致，電流通路:b→D2→RL→D4→a；如圖所示：
