三相整流橋電路圖：

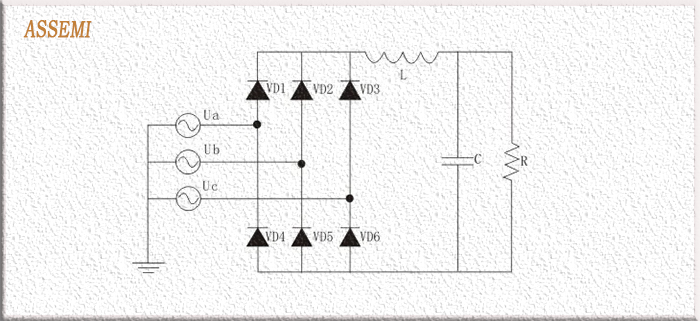

?ASEMI工程師根據多年究研整流橋的經驗得出結論，三相整流橋電路圖根據芯片的不用有幾種畫法,如晶閘管與普通二極管芯片的符號區別，但基本電路結構均是一樣的。如下圖所示：采用這種二極管符號的電路圖,表明該芯片是采用的普通整流二極管芯片。其中VD1、VD2與VD3等三顆芯片共陰極連接，VD4、VD5與VD6等三顆芯片共陽極連接，VD1/VD4、VD2/VD5與VD3/VD6之間陰陽對接并用導向引出作為交流輸入端。

另外，重要的一點是共陰級組對接負載電器的輸入端,共陽極組對接負載電器的輸出端形成回路。同單相整流橋電路圖一樣需要注意的是6顆二極管芯片極性不能錯誤放置，否則電路一樣不能正常工作。三相整流橋是工業用電器必備的整流器件，它的設計原理是集成了6顆整流二極管芯片的三相橋式整流電路。

上述就是三相整流橋電路圖的介紹,ASEMI品牌12年專注整流橋領域，供

  應高品質性能系列整流橋產品,ASEMI工程詳解三相整流

  橋電路圖畫法與工作原理，值得您點贊。
