今天介紹一下常規的整流橋電路圖畫法，一般分為單相與三相的兩種區別。橋式整流電路的產生克服了全波整流中,單顆二極管承受大的反向耐壓，并要求變壓器次級需有
z心抽頭等缺點，更為廣泛的被市場采納。

在使用之前,學習下整流橋的電路圖，希望對大家有所幫助。

1、單相整流橋電路圖

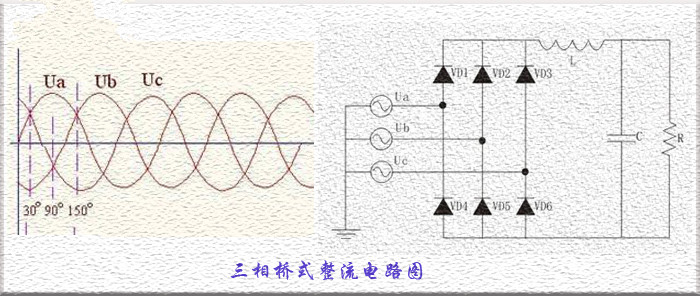

2、三相整流橋電路圖

三相整流橋的作用也是將交流電流裝換成直流電流，那么與單相整流橋的區別是采用6顆芯片的結構，可以完成對三相交流電的整流工作。

實際應用當中因為每個二極管實際耐壓，通過電流，壓降等等情況是不一樣，如果我們使用這種連接方式，電路當中很容易發生問題甚導致橋堆的損壞。

一般，我們在設計測試時認定一個封裝內的兩個二極管是一模一樣的，可以實現均勻分流的作用，所以我們實際應用當中要實現整流橋的并聯。

同單相整流橋電路圖一樣需要注意的是6顆二極管芯片極性不能錯誤放置，否則電路一樣不能正常工作。

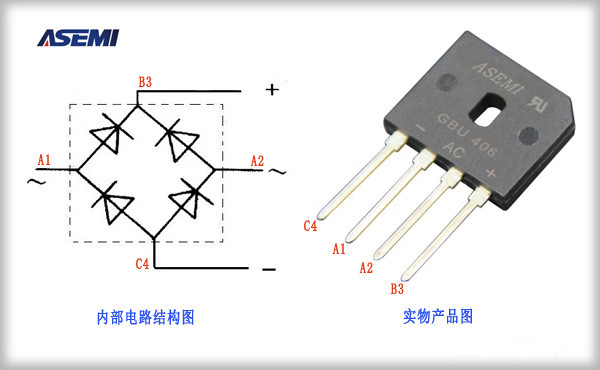

下圖為臺灣ASEMI品牌整流橋堆的電路圖：

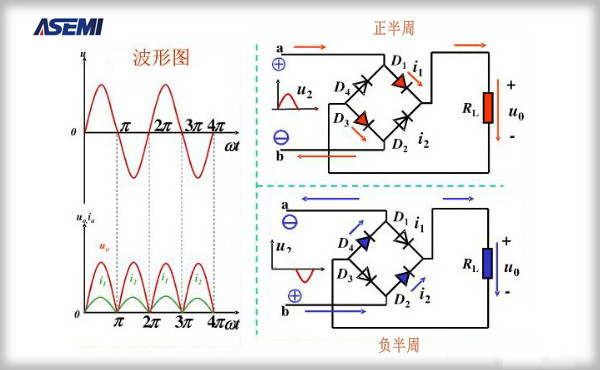

ASEMI品牌整流橋堆的內部電路結構是，由四顆高性能GPP鍍金工藝整流芯片組成一個橋式整流電路，并由高純度銅材質鍍錫引腳連接引出，并用耐高溫絕緣性好的高品味Sio2(二氧化硅)硅膠封裝起來，四個引腳分別連接交流輸入端與正負極輸出端。ASEMI品牌整流橋堆的電路工作狀態如下圖：
