整流橋的類型和規格眾多

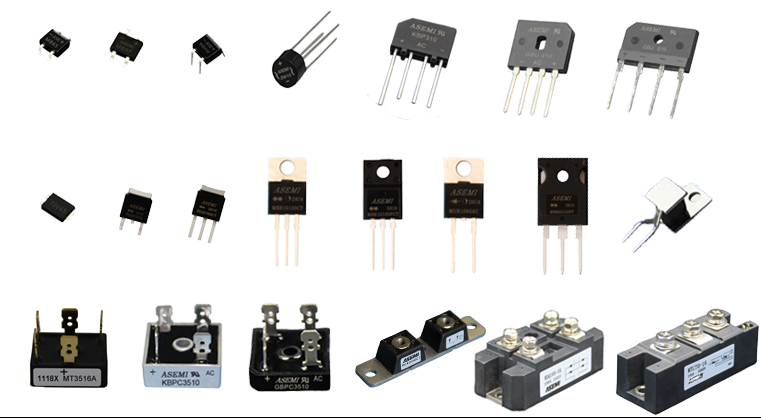

整流橋品種多:有扁形、圓形、方形、板凳形(分直插與貼片)等，采用的芯片工藝類型有GPP與O/J結構之分。額定整流電流從0.5A到100A，反向峰值電壓從50V到1600V。

選擇整流橋要考慮整流電路和工作電壓.比較常見的品牌有ST、IR,臺系的SEP、ASEMI等。整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。

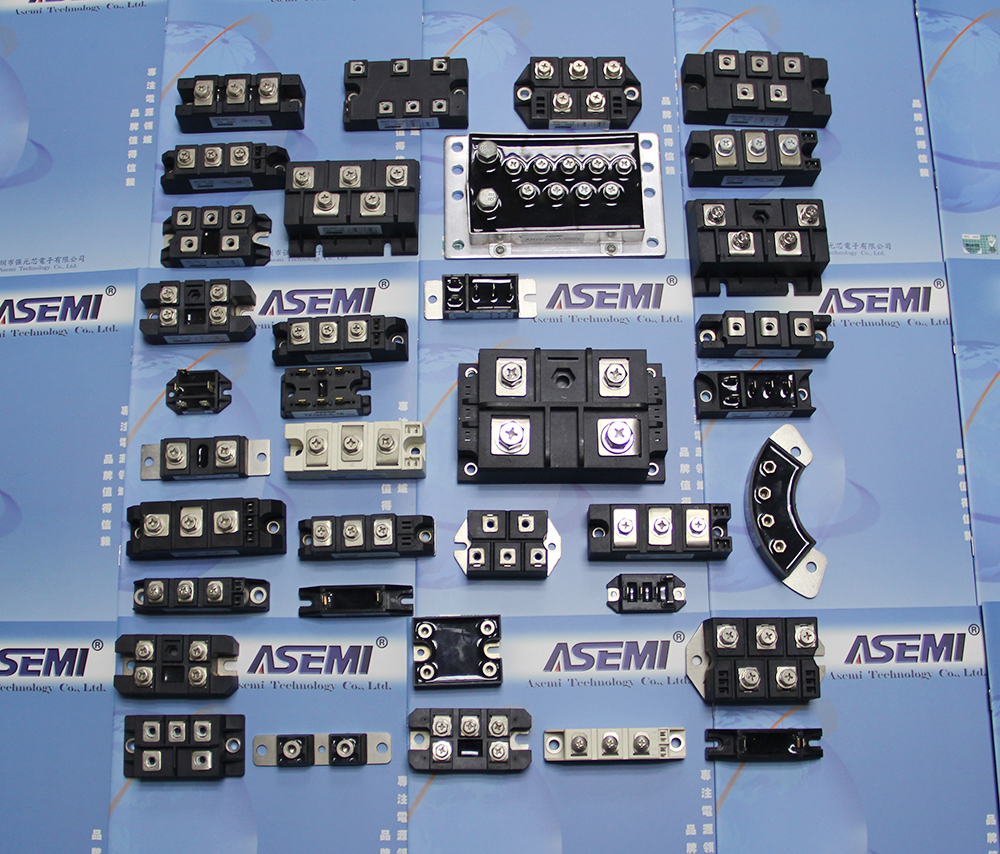

半橋是將兩個二極管橋式整流的一半封在一起,用兩個半橋可組成一個橋式整流電路,一個半橋也可以組成變壓器帶抽頭的全波整流電路,全橋是由4只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的，全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多種規格，耐壓值(反向電壓)有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多種規格。

橋堆工作原理和材料用途眾多

橋堆作為一種功率元器件，應用使用很廣泛。應用于各種電源設備。其內部主要是由四個二極管組成的橋路來實現把輸入的交流電壓轉化為輸出的直流電壓。

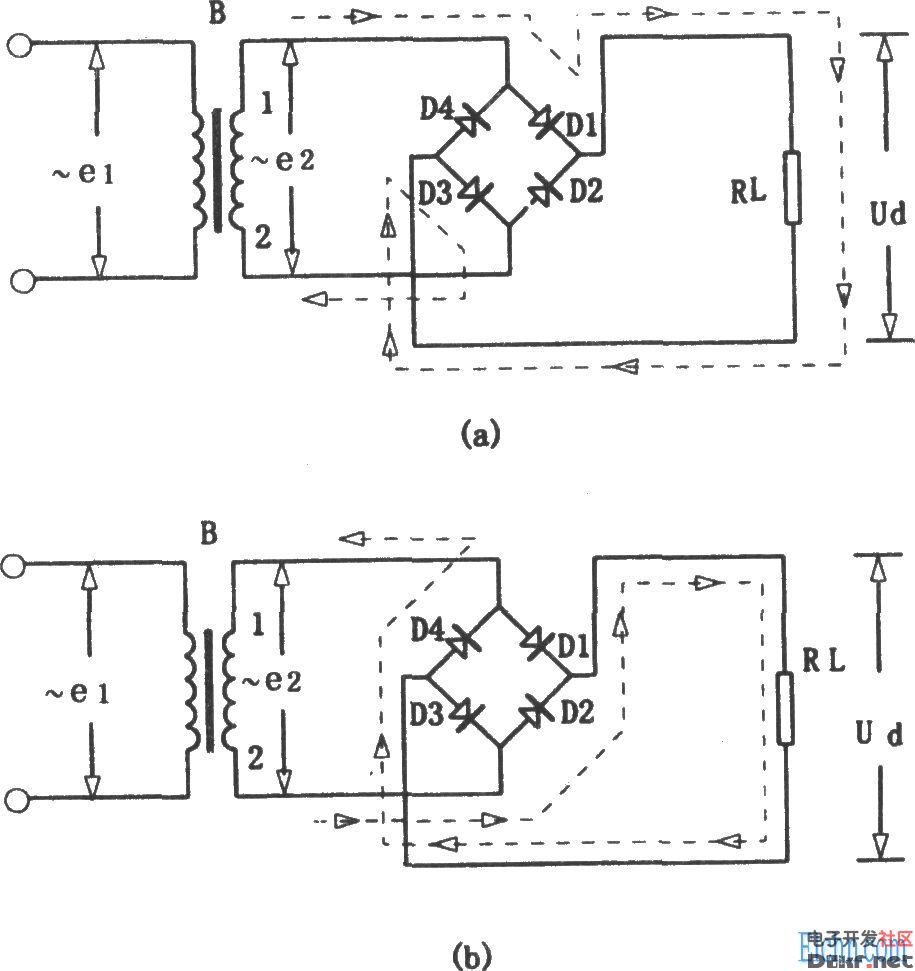

在橋堆的每個工作周期內，同一時間只有兩個二極管進行工作，通過二極管的單向導通功能，把交流電轉換成單向的直流脈動電壓。

對一般常用的小功率橋堆進行解剖會發現，該全波橋堆采用塑料封裝結構(大多數的小功率橋堆都是采用該封裝形式)。橋內的四個主要發熱元器件--二極管被分成兩組分別放置在直流輸出的引腳銅板上。在直流輸出引腳銅板間有兩塊連接銅板，他們分別與輸入引腳(交流輸入導線)相連，形成我們在外觀上看見的有四個對外連接引腳的全波橋堆。由于該系列橋堆都是采用塑料封裝結構，在上述的二極管、引腳銅板、連接銅板以及連接導線的周圍充滿了作為絕緣、導熱的骨架填充物質--環氧樹脂。然而，環氧樹脂的導熱系數是比較低的(一般為0.35℃W/m，高為2.5℃W/m)，因此橋堆的結--殼熱阻一般都比較大(通常為1.0~10℃/W)。
