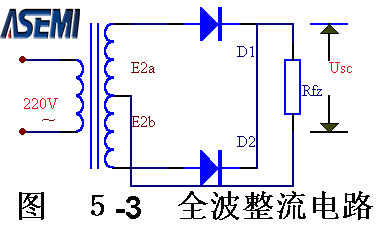

圖5-3 是全波整流電路的電原理圖。　

全波整流橋原理

  全波整流電路，可以看作是由兩個半波整流電路組合成的。變壓器次級線圈中間

需要引出一個抽頭，把次組線圈分成兩個對稱的繞組，從而引出大小相等但極性相

反的兩個電壓e2a 、e2b ，構成e2a   、D1、Rfz與e2b  、D2、Rfz ，

兩個通電回路?！　?/span>

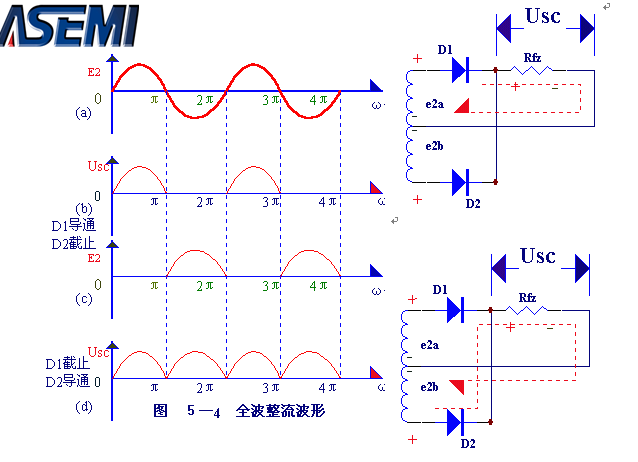

全波整流電路的工作原理，可用圖5-4 所示的波形圖說明。

在0～π間內，e2a   對Dl為正向電壓，D1 導通，在Rfz 上得到上正

下負的電壓；e2b   對D2為反向電壓，D2 不導通（見圖5-4（b）。在

π-2π時間內，e2b 對D2為正向電壓，D2導通，在Rfz 上得到的仍然

是上正下負的電壓；e2a   對D1為反向電壓，D1 不導通（見圖5-4（C）。

如此反復，由于兩個整流元件D1、D2輪流導電，結果負載電阻Rfz 上在正、負兩個

半周作用期間，都有同一方向的電流通過，如圖5-4（b）所示的那樣，因此稱為

全波整流，全波整流不僅利用了正半周，而且還巧妙地利用了負半周，從而大大地

提高了整流效率（Usc＝0.9e2，比半波整流時大一倍）。而圖5-3所示的全波整濾

電路，需要變壓器有一個使兩端對稱的次級z心抽頭，這給制作上帶來很多的麻煩。

另外，這種電路中，每只整流二極管承受的反向電壓，是變壓器次級電壓

大值的兩倍，因此需用能承受較高電壓的二極管。
