簡單的整流電路圖
摘要 : ASEMI工程師找到的，號稱簡單的整流電路圖！
簡單的整流電路圖，ASEMI工程師墻裂介紹！

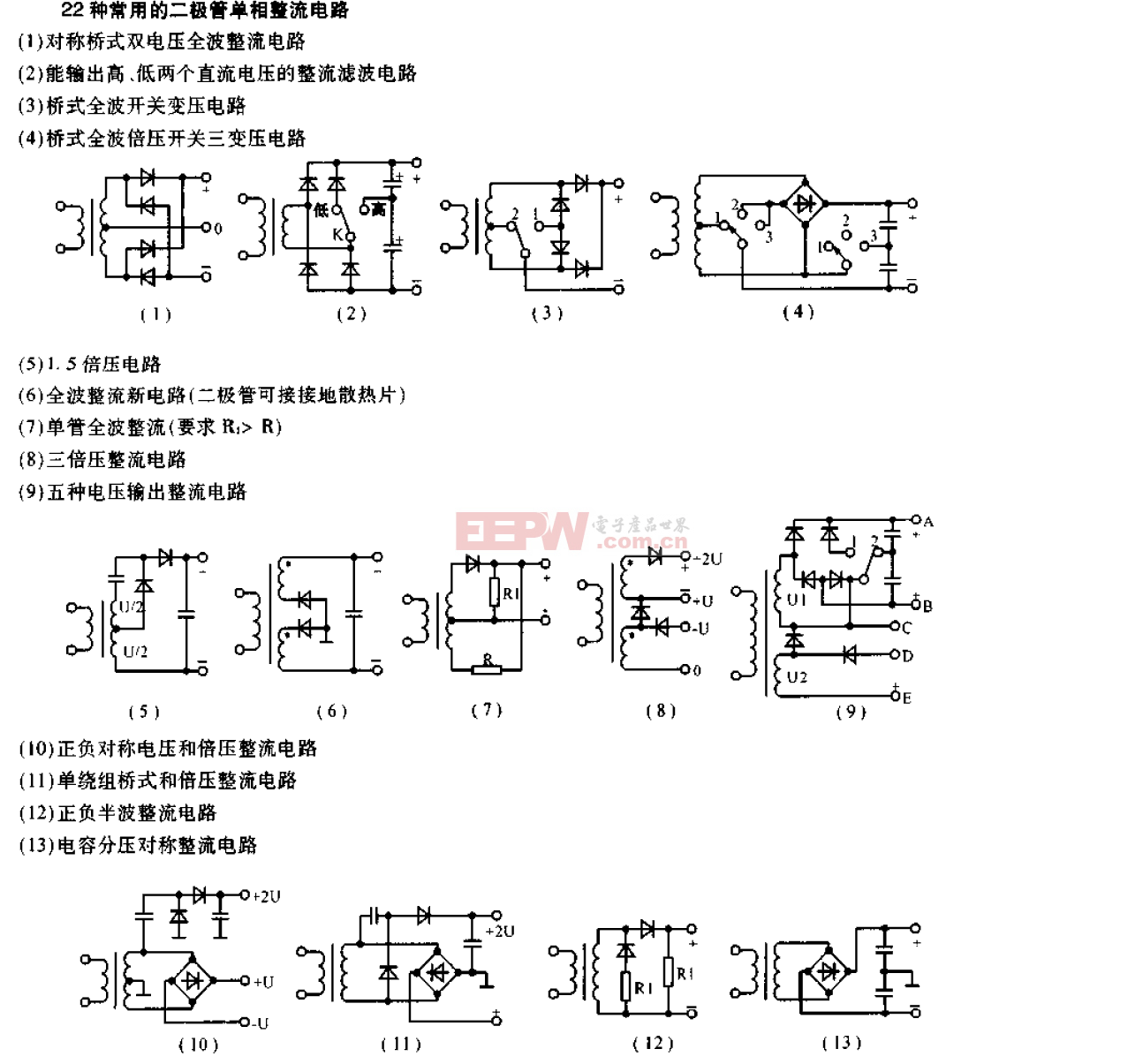

一張圖說明22種常用的二極管單相整流電路：
包含對稱橋式雙電壓全波整流電路、整流濾波電路、橋式全波開關變壓電路、橋式全波倍壓開關三相變壓電路、1.5倍壓電路、全波整流電路、單管全波整流電路、三倍壓電路、五種電壓輸出整流電路、正負對稱電壓和倍壓整流電路、單繞組橋式和倍壓整流電路、正負半波整流電路、電容分壓對稱整流電路等。
