二極管整流橋內部結構圖
摘要 : 二極管整流橋內部結構圖
上一節我們已經分析過了二極管做整流橋的原理，這一節我們來一同看一下二極管整流橋的內部結構圖。

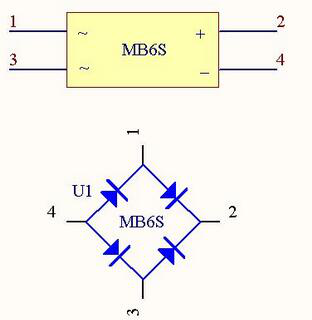

1）這是我們熟悉的整流橋內部結構圖，以【ASEMI】MB6S整流橋為例一個整流橋當中含有4個二極管，并由這四個二極管焊接組成橋式整流結構。

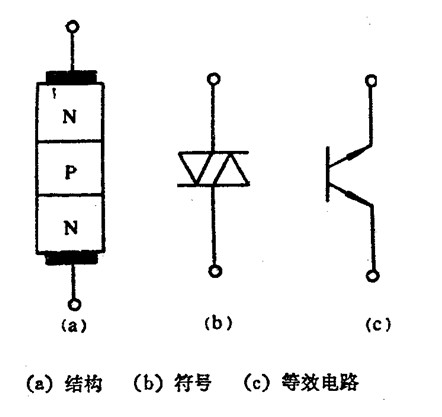

2）下圖為二極管內部PN結的結構圖，從圖中可以看到，a為PN結結構圖，b為常在電路電源中設計應用的符號圖，c為等效電路圖。
