開關電源，在設計過程中總會有許多爭議或者是疑慮，比如說怎么選擇合適的元器件和參數？怎么調試開關電源電路？還有就是開關電源為什么要接地？諸如此類等等的問題，都是電源設計師們煩心的問題，，我們就跟著大家一起來扒一扒，開關電源中的經典問答~

下面，就跟著鼎芯股份一起來看看都有哪些經典問題吧？

1、如何為開關電源電路選擇合適的元器件和參數?

一個開關電源一般包含有開關電源控制器和輸出兩部分，有些控制器會將MOSFET集成到芯片中去，這樣簡化了PCB設計，但是設計的靈活性就減少了一些。

輸出部分設計包含了輸出電容，輸出電感以及MOSFET等等，這些器件的選擇基本上就是要滿足性能和成本的平衡，比如高的開關頻率就可以使用小的電感，但是高的開關頻率會增加干擾和對MOSFET的開關損耗，從而效率更低。

2、如何調試開關電源電路?

(1)電源電路的輸出通過低阻值大功率電阻接到板內，這樣在不焊電阻的情況下可以先做到電源電路的先調試，避開后面電路的影響。

(2)一般開關控制器是閉環系統，如果輸出惡化的情況超過了閉環可以控制的范圍，開關電源就會工作不正常，所以這種情況就需要認真檢查反饋和采樣電路。

3、為什么要接地?

目的是把雷電產生的雷擊電流通過避雷針引入到大地，從而起到保護建筑物的作用。同時，接地也是保護人身的一種有效手段。

當某種原因引起的相線(如電線絕緣不良，線路老化等)和設備外殼碰觸時，設備的外殼就會有危險電壓產生，由此生成的故障電流就會流經PE線到大地，從而起到保護作用。

隨著電子設備的復雜化，信號頻率越來越高。因此，在接地設計中，信號之間的互擾等電磁兼容問題給予特別關注，否則，接地不當就會嚴重影響系統運行的可靠性和穩定性。

4、帶屏蔽層的電纜線，屏蔽層如何接地?

屏蔽電纜的屏蔽層都要接到單板的接口地上而不是信號地上，這是因?yàn)樾盘?hào)地上有各種的噪聲。

如果屏蔽層接到了信號地上，噪聲電壓會驅動共模電流沿屏蔽層向外干擾，所以設計不好的電纜線一般都是電磁干擾的大噪聲輸出源。

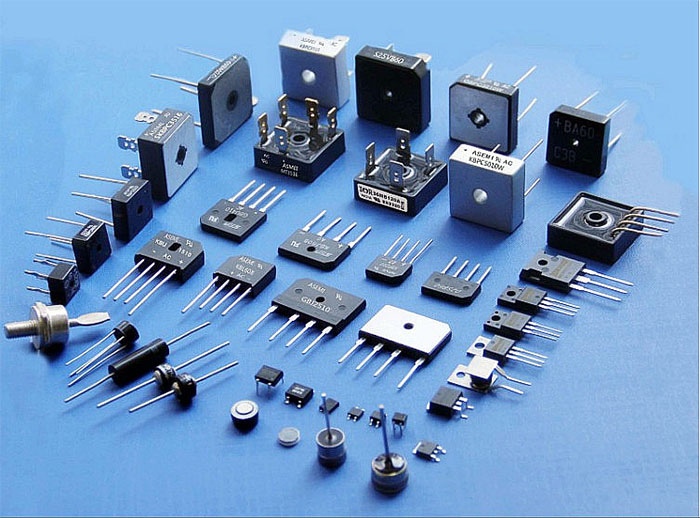

鼎芯股份一直專注于電源整流領域，一直堅持用心為客戶服務。所生產的產品都經過28條健鼎測試線的測試，確保產品都經過嚴苛的檢驗環節，保證出廠良品率。而且產品生產工藝，品質好，穩定性高，價格實惠，性價比高，所有用過ASEMI品牌產品的客戶都愿意選擇我們，不愿意輕易更換別的品牌。
